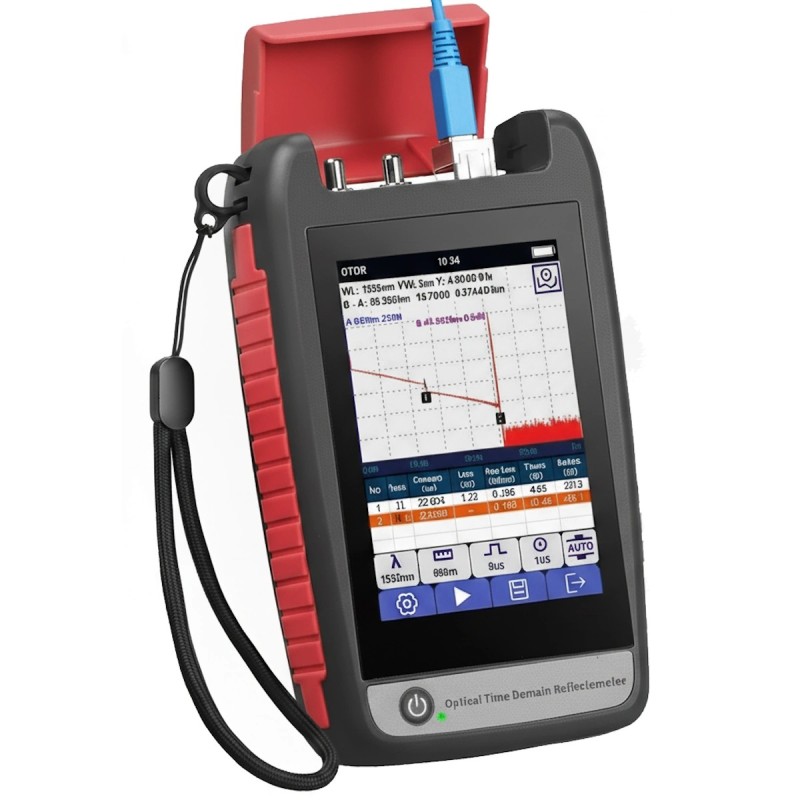

Otdr Power Meter Fibra Óptica Shinho X-350 Touch 4 En 1 Ftth 1310/1550nm

Multifunción Integrada: Este dispositivo combina cuatro herramientas esenciales en un solo cuerpo ultracompacto: OTDR, Fuente de Luz (LS), Localizador Visual de Fallas (VFL) y Linterna. Máxima practicidad en campo.

Zona Muerta Mínima de 2m: Clave para la medición de tramos cortos. Una Zona Muerta de Evento de solo 2 metros asegura la precisión en los primeros metros de la instalación, crítico en nodos y empalmes cercanos.

Diseño Robusto y Compacto: Pensado para el trabajo diario del instalador, presenta un diseño "palm" que es ligero, compacto y resistente a golpes y caídas, con interfaz oculta para mayor protección.

Autonomía Superior: Equipado con una batería de gran capacidad que soporta hasta 8 horas de trabajo continuo en campo, minimizando interrupciones.

Interfaz Intuitiva y Táctil: Cuenta con una pantalla táctil (TP capacitiva) TFT LCD de 3.5" que facilita la navegación y el análisis de trazas, permitiendo un uso rápido incluso para técnicos menos experimentados.

Documentación Profesional: Generación de informes en formato PDF para reportes de certificación y entrega de trabajo, brindando un valor profesional adicional a sus servicios.

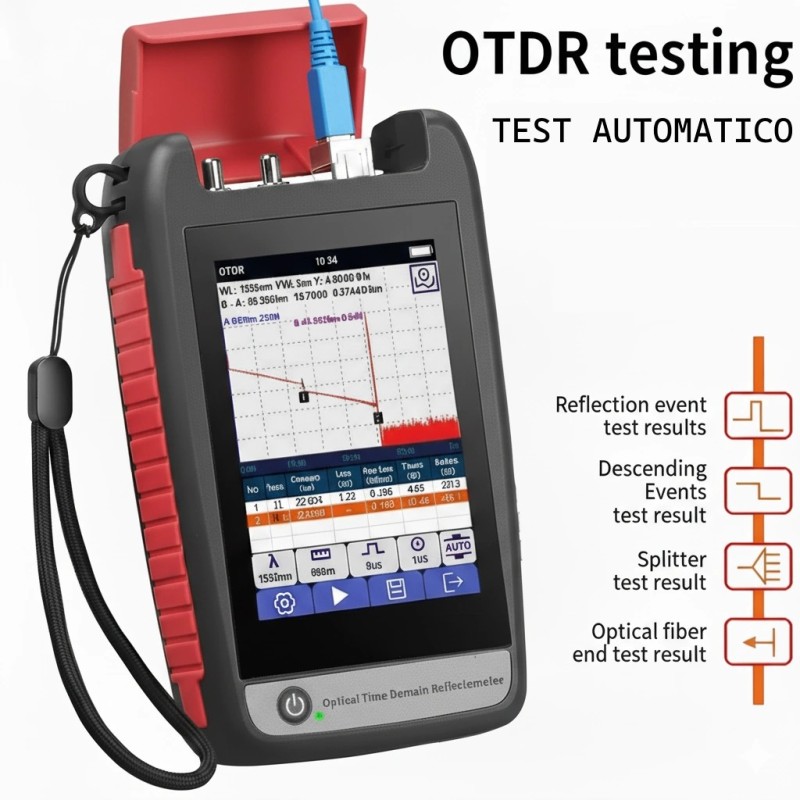

Aplicaciones: Ideal para la implementación de redes FTTX, pruebas en redes de acceso, mantenimiento y solución de problemas en tiempo real.

IMPORTANTE: El rango dinámico de 20/22dB en 1310/1550nm está optimizado para la fibra monomodo (G.652D) utilizada habitualmente en las redes de acceso y troncales de hasta 60-80km.

ESPECIFICACIONES TECNICAS - REFLECTOMETRO OPTICO (OTDR) - MODELO X350 D22

Modelo: X350 D22
Longitud de onda: 1310/1550 mas menos 20 nm
Rango dinamico: 22/20 dB
Tipo de fibra: G 652D
Zona muerta de evento: 2 m
Zona de atenuacion: 8 m
Rango de medicion: 100 m, 500 m, 1 km, 2 km, 5 km, 10 km, 20 km, 40 km, 60 km, 80 km
Ancho de pulso: 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 275 ns, 500 ns, 1 us, 2 us, 5 us, 10 us
Exactitud: mas menos (1 m mas intervalo de muestreo mas 0.005 por ciento por rango)
Linealidad: mas menos 0.2 dB por dB
Puntos de muestreo: maximo 20000
Resolucion de muestreo: 25 cm a 8 m
Resolucion de perdidas: 0.001 dB
Resolucion de rango: 0.001 m
Indice de refraccion: 1.0000 a 2.0000
Exactitud de reflexion: mas menos 3 dB
Formato de archivo: estandar
Nivel de seguridad: OTDR LS clase 2, VFL clase 3B
Temperatura ambiente: menos 10 grados a 50 grados
Temperatura de almacenamiento: menos 40 grados a 70 grados
Humedad: 0 a 90 por ciento sin condensacion

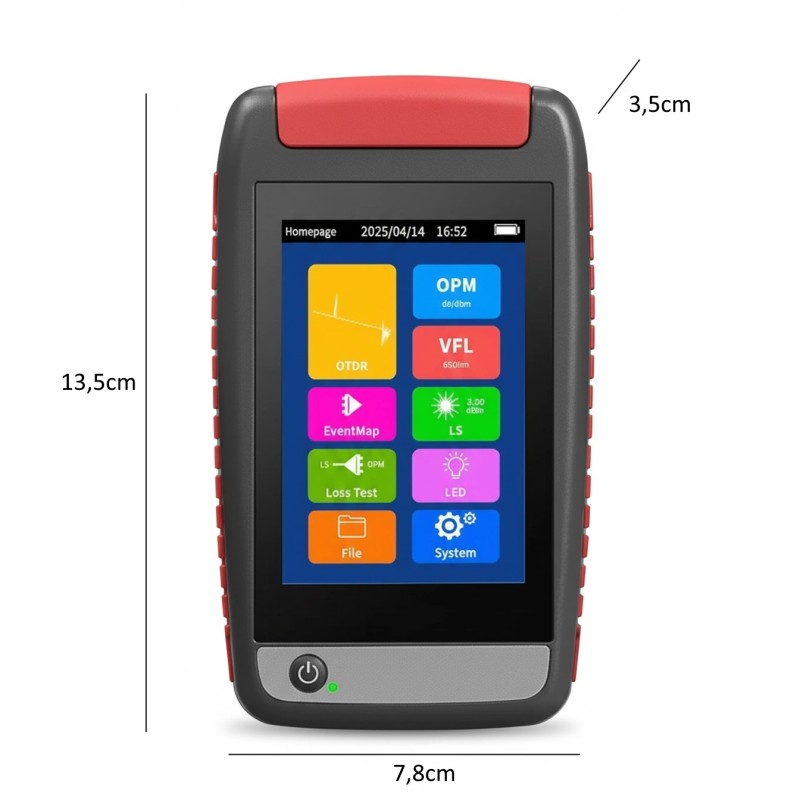

Tamaño: 130 x 78 x 35 mm
Peso: 215 g incluyendo bateria
Bateria: 2000 mAh 3.7 V

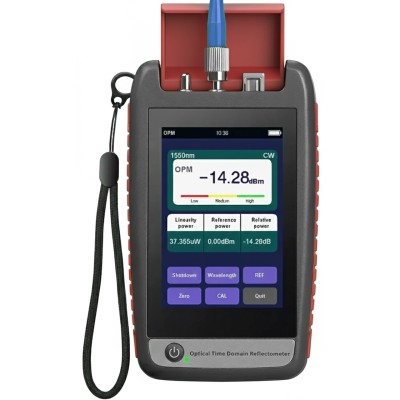

OPM MEDIDOR DE POTENCIA OPTICA
Longitud de onda: 850, 1270, 1300, 1310, 1490, 1550, 1577, 1610, 1625, 1650 nm
Rango: A menos 70 a mas 10 dBm, B menos 50 a mas 26 dBm
Incertidumbre: mas menos 5 por ciento

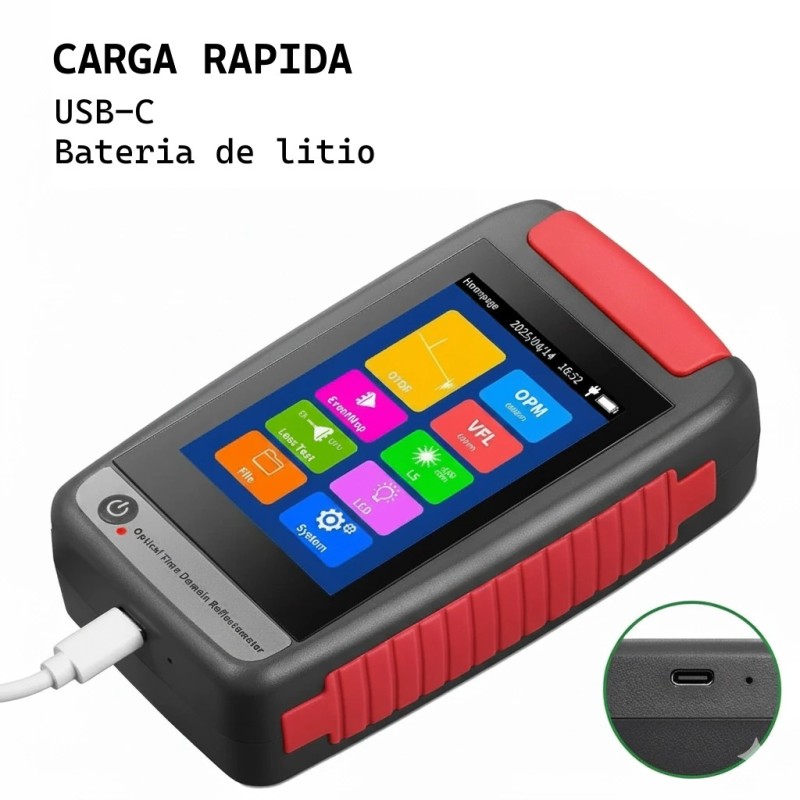

Adaptador: USB tipo C
Conector: universal

LS FUENTE LASER
Tipo de laser: FP LD o DFB
Frecuencia: 270 Hz, 330 Hz, 1 kHz, 2 kHz
Potencia: menos 5 dBm mas menos 3 dB ajustable
Incertidumbre: mas menos 5 por ciento

VFL VISOR DE FALLAS LASER OPCIONAL
Longitud de onda: 650 nm rojo, 515 nm verde
Potencia: mayor o igual a 10 mW para rojo y verde
